Prościutki dzwonek do drzwi ze świetlnym sygnalizatorem LED przyda się w pokoju elektronika. Od razu będzie wiadomo kto tu mieszka 😊

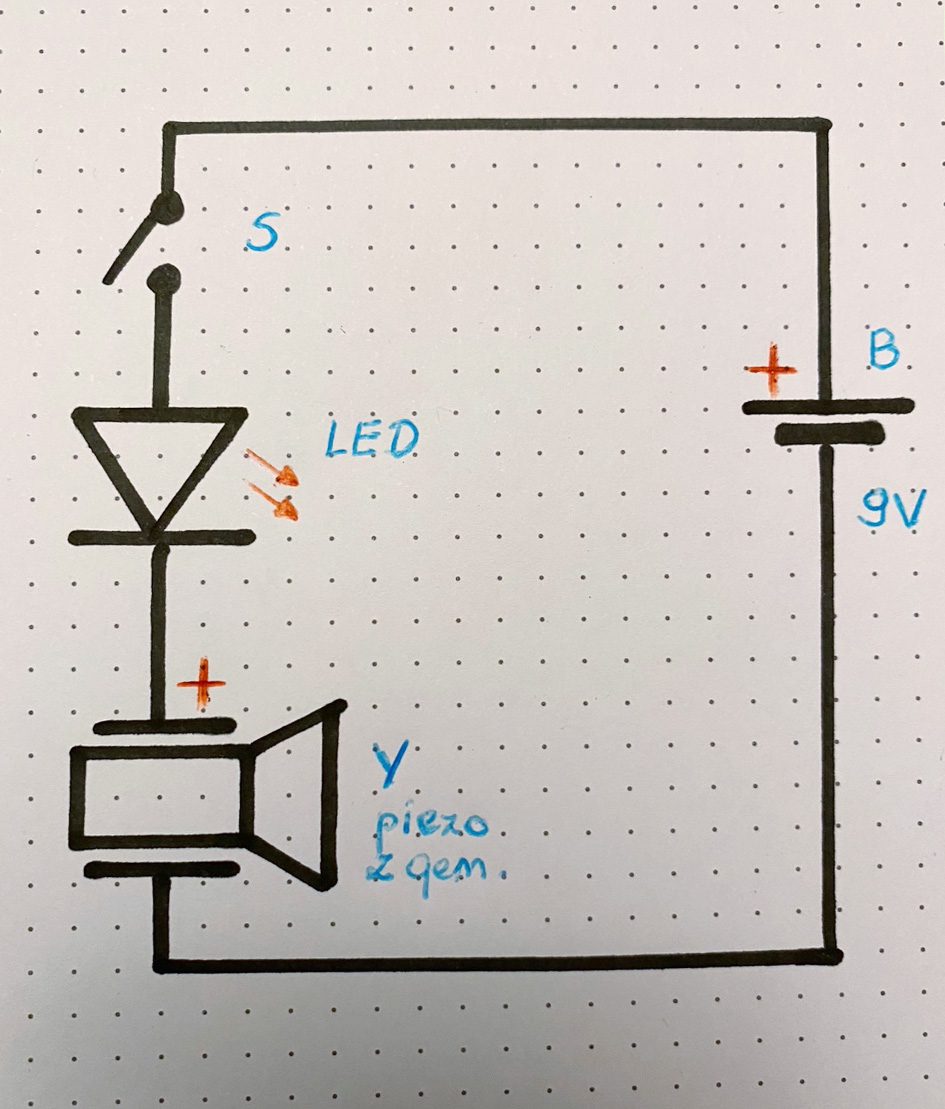

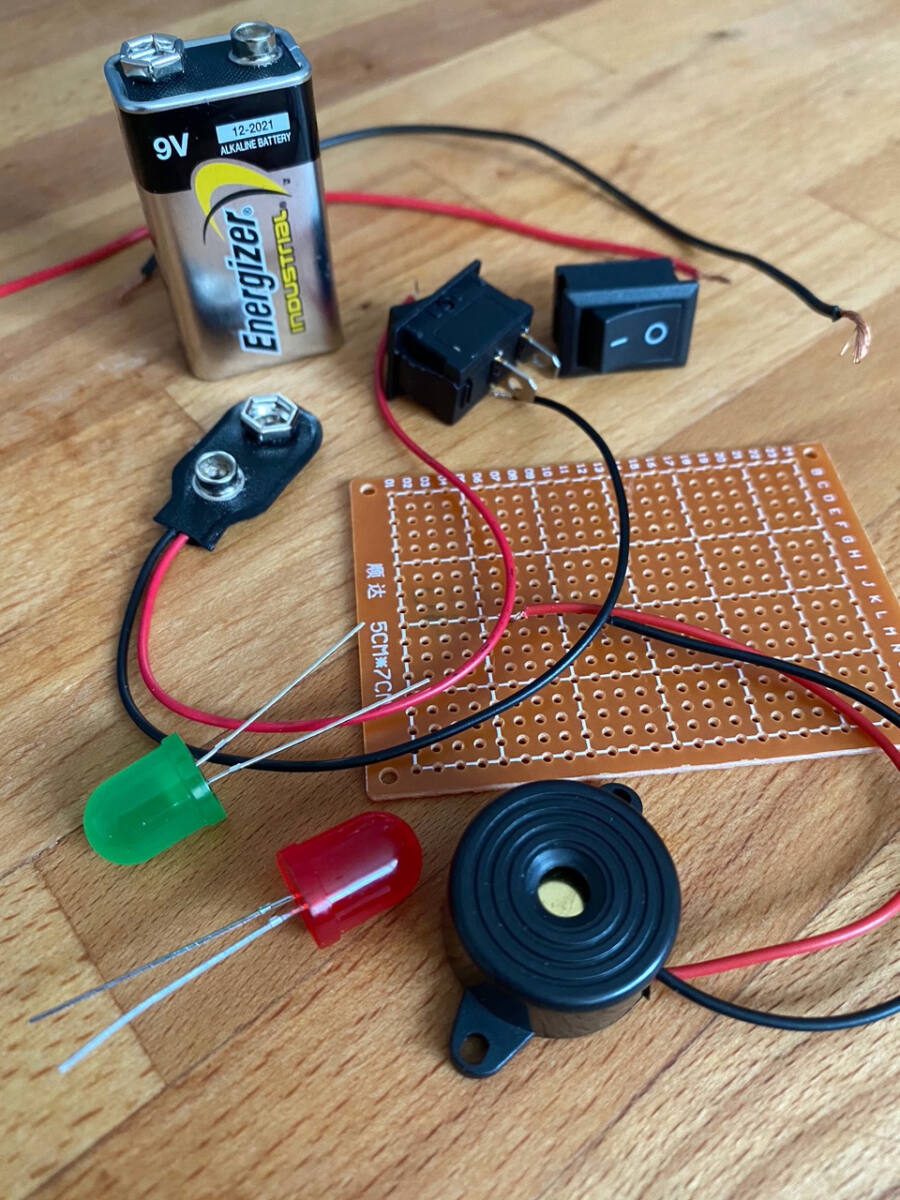

Potrzebne będą: brzęczyk Piezo, dioda LED, włącznik On-Off, bateria 9V i zatrzask do niej oraz kawałek  przewodu. Połącz elementy według schematu. Do montażu możesz wykorzystać uniwersalną płytkę. Zauważ, że kolejność diody i brzęczyka jest dowolna, ponieważ tworzą obwód szeregowo połączonych odbiorników, ale bardzo ważna jest ich biegunowość. Podczas montażu zwróć uwagę gdzie będzie plus baterii (czerwony kabelek na zatrzasku), anoda diody LED (dłuższa nóżka), plus na brzęczyku piezo (czerwony kabelek).

Jeżeli zamiast włącznika pozostawisz tylko przewody, to ten sam układ wykorzystasz do sygnalizacji przejścia/zwarcia. Możesz sprawdzać jakie materiały przewodzą prąd. Układ światłem i dźwiękiem będzie sygnalizował włączenie między przewody pewnej niewielkiej rezystancji. Przykładowo możesz sprawdzić czy klasyczna żarówka nie jest przepalona.
