KAMELEON
Pracownia Młody Elektronik ->>

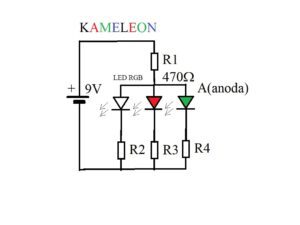

Spróbuj samodzielnie zmontować i uruchomić mini lampkę o dowolnym kolorze świecenia według schematu widocznego na zdjęciu 1. Układ nazwiemy KAMELEON, ponieważ wykorzystamy diody LED o różnych kolorach. Jeśli masz taką możliwość, to zobacz, jaki efekt uzyskasz stosując w układzie trójkolorową diodę LED RGB. Rezystor R1 o wartości 470Ω zabezpieczy przed zbyt dużym prądem, który mógłby uszkodzić diody LED, a wartości R2, R3, R4 możesz dobrać dowolnie, to co masz na warsztacie (przy okazji zbadasz jaki to ma wpływ na jasność świecenia). Proponuję, abyś zaczął od wartości 1kΩ.  Pamiętaj, że prąd zależy od rezystancji – czym większa rezystancja, tym mniejszy prąd. Przy zbyt dużej wartości R2, R3 lub R4 możesz nie dostrzec świecenia diody.

Do montażu układu KAMELEON możesz wykorzystać kartonik, na którym przerysujesz staranie schemat i zgodnie z nim rozmieścisz elementy, a później sprytnie połączysz przewodzikami – tak jak robiliśmy to na zajęciach. Możesz też wykorzystać uniwersalną płytkę drukowaną, jak to pokazano na kolejnych zdjęciach.
